利用車載測試系統，對并聯及串聯混合動力客車與常規客車進行了整車排放測試，分析了不同型式的混合動力車節能環保性能。研究表明：混合動力公交車比常規公交車具有更好的節能環保性能；并聯混合動力公交車油耗高于串聯混合動力公交車；對于PM、HC和C0排放而言，并聯混合動力公交車高于串聯混合動力公交車，對于N0x而言，情況則相反。

　　隨著汽車保有量的不斷增加及，石油資源匱乏，節能與環保成為當今全球可持續發展所面臨的兩大問題。為此，各國爭相研制與開發新能源技術，其中融合傳統內燃機技術和純電動技術優點的混合動力技術受到了很大的重視，并廣泛應用于城市公交車上。目前，美國已有超過2000輛的混合動力公交車在華盛頓、紐約、洛杉磯、西雅圖等29個城市投入運行。國內，許多汽車公司、高校及研究所也推出自主開發的混合動力車，并在許多城市開始了示范運行。據國外研究表明，混合動力車節能環保性能明顯，混合動力汽車的燃油消耗指標與裝備同類型發動機的傳統汽車相比平均降低30%-40%，尾氣排放指標平均降低50%—60%。然而，國內由于缺少測試設備、測試方法等原因，因此缺少了對重型混合動力車整車排放性能的研究。本文采用車載排放測試系統PEMS，對并聯、串聯混合動力客車及常規客車進行指定工況下的排放測試與研究，對各型式的混合動力車的節能環保性能進行評價。

　　試驗設計

　　1.試驗測試系統

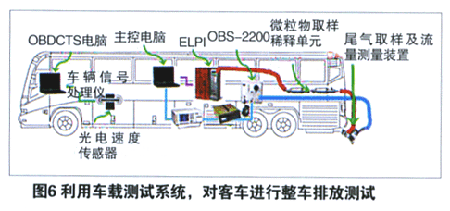

　　試驗測試系統主要由車載工況跟蹤系統OBDCTS(On—Broad Driving-Cycle Trace System)、便攜式排放測試系統PEMS(Portable Emission Measurement System)見圖6。OBDCTS用來復現和跟蹤指定的車輛行駛工況，如中國城市客車行駛工況。OBDCTS主要由車輛信號處理儀、非接觸式光電速度傳感器和裝有數據信號處理軟件工況復現電腦組成，用來復現和跟蹤指定的車輛行駛工況。使用時，它被放置在駕駛室。駕駛員根據復現的預定工況操作車輛，實現車輛跟蹤多次重復相同的工況。PEMS由車載氣態污染物測量?jī)xOBS-2200和車載微粒物測量?jī)xELPI組成，測試工況的排放特性。OBS-2200可以測量瞬時的CO、C02、NOX及THC(總碳?xì)?濃度，瞬時的車輛尾氣的流量、溫度、壓力，周圍環境溫度、濕度、壓力等。ELPI可以測量瞬時的各微粒PM排放質量濃度及數目濃度等。

　　2.測試車輛及測試方法

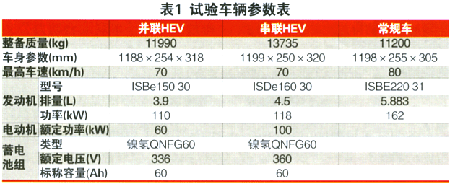

　　本次測試選擇了三輛外形尺寸、整備質量及最高車速基本相同的測試車輛，包括串聯混合動力車、并聯混合動力車及常規車各一輛，車輛的基本參數見表1。


　　由于目前在國內重型混合動力車輛只有能量消耗量試驗方法，沒有污染物排放試驗方法，因此參照《GB/T19754-2005重型混合動力電動汽車能量消耗量試驗方法》及《美國SAE-J2711標準混合動力重型車輛排放性能測試》進行混合動力車的車載排放測試。試驗時對車輛進行配重，為車載質量的65%。測試工況采用國家863計劃電動汽車課題成果“中國典型城市公交循環工況”。

　　結果分析

　　對同一輛車多次測試的結果進行平均，以代表該車的排放情況。

　　1.油耗分析

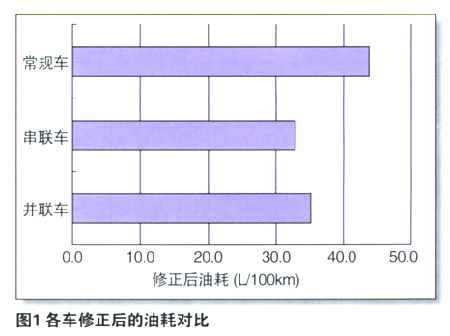

　　混合動力車輛能耗的評價與常規車有很大的不同，因?yàn)榛旌蟿?dòng)力車輛有燃油箱和動力電池組兩種儲能裝置，且比傳統汽車增加了電力驅動(或發電)系統，兼具傳統汽車及電動汽車的一些特征，故油耗測試有所區別。本文參考《GB／T19754-2005重型混合動力電動汽車能量消耗量試驗方法》附錄5中給出的公式，即3.02kWh的電能相當于1L燃油的能量，對油耗進行修正。如圖1為各測試車輛修正后的百公里油耗。

　　由圖1可以看到，各混合動力公交車油耗水平都不同程度地低于常規公交車，其中并聯混合動力公交車百公時油耗比常規車低19.8%，串聯混合動力公交車百公時油耗比常規車低24.8%。混合動力公交車節能效應明顯，且串聯混合動力公交車比并聯混合動力公交車更加節能。筆者分析認為，串聯混合動力的發動機工作不直接受制于車輛運行狀態，易于將其控制在更加低油耗、低排放的工況區。

　　2.微粒物排放分析

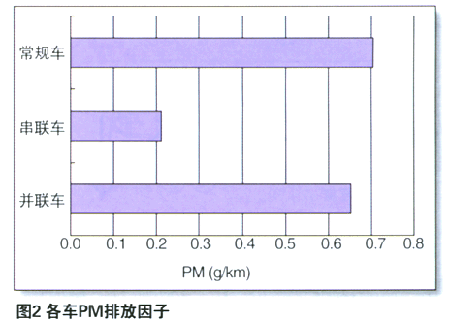

　　各測試車輛的PM排放因子對比，如圖20圖中可以明顯看出，各混合動力公交車PM排放因子均不同程度地低于常規公交車。其中并聯混合動力公交車PM排放比常規車低7.6%，串聯混合動力公交車PM排放低70.1%。串聯技術形式車輛的微粒物排放比并聯車輛少很多，同樣也是因?yàn)榇?lián)混合動力車的發動機工作在高效的工況，抑制了PM的產生。

　　3.氣態排放物分析

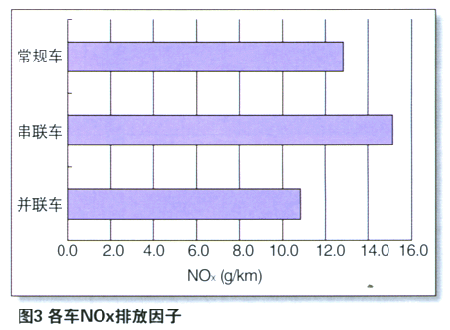

　　各測試車輛的NOx排放因子對比，如圖3。圖中可以看出，串聯混合動力公交車NOx排放比常規車高18.0%，并聯混合動力公交車NOx排放低15.5%。由圖2，在PM排放方面，串聯低于于并聯；由圖3，在NOX排放方面，串聯高于并聯。PM與NOx由于生成機理相反，所以表現出很強的Trade-off關系(平衡關系)。串聯混合動力公交車表現出過高的NOx，應加強對發動機的排放控制或使用后處理技術以減少排放。

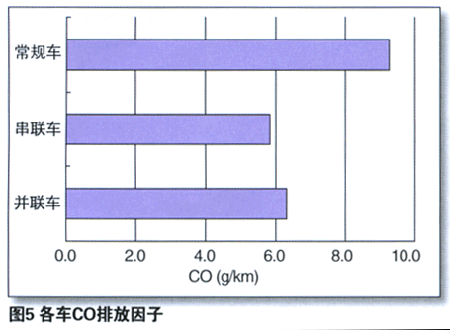

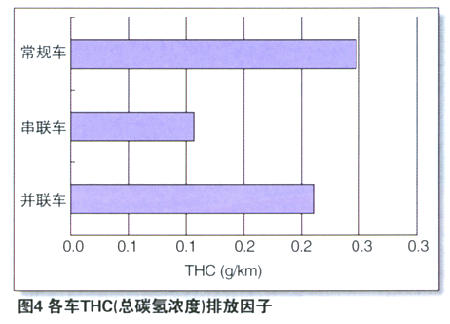

　　各測試車輛的下HC排放因子對比，如圖4。圖中可以明顯看出，各混合動力公交車THC排放因子都不同程度地低于常規公交車，其中并聯混合動力公交車THC排放比常規車低15.2%，串聯混合動力公交車THC排放低56.9%。各測試車輛的CO排放因子對比，如圖5。圖中可以明顯看出，并聯混合動力公交車CO排放低31.8%，串聯混合動力公交車下HC排放低36.9%。各型式的混合動力車THC及CO排放關系表現出與PM排放相同的關系。

　　結論

　　總體上，混合動力公交車比常規公交車具有更好的節能環保性能，僅串聯混合動力公交車表現出過高的NOx排放。

　　并聯混合動力公交車油耗高于串聯混合動力公交車。

　　并聯混合動力公交車的PM、THC及CO高于串聯混合動力公交車。并聯混合動力公交車的NOx排放低于低于串聯混合動力公交車。PM與NOx有很明顯的Trade-Off關系。

　　通過試驗驗證了混合動力車輛可以減少污染物的排放，具有很好的環保效應，能夠明顯改善城市的環境狀況，為混合動力車輛的發展提供了支持。
